九州酷游(ku游)系列机械手控制系统开关电源包含单路/双路，50W/100W两款开关电源；制动电阻有120W/200W/300W选择，各功率段产品尺寸及安装方式如下：
开关电源尺寸及安装方式
单路开关电源图（50W）
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--⑫ | M3 | 3mm | 7kgf.cm |
双路开关电源图（100W）
安装方式 | 安装位号 | 螺丝规格 | 螺丝长度(max) | 安装扭矩(max) |
螺丝固定 | ①--② ⑦--⑨ | M3 | 5mm | 6.5kgf.cm |
③--⑥ ⑩--⑫ | M3 | 3mm | 7kgf.cm |
制动电阻尺寸及安装方式

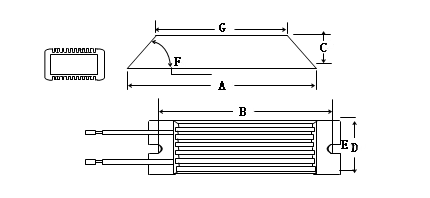

120W制动电阻
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值范围 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | c±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 120 | 185 | 170 | 20 | 40 | 5.6 | 45° | 155 | |
安装 方式 | 螺丝 规格 | 螺丝 长度(max) | 安装 扭矩(max) |
螺丝 固定 | M5 | 8mm | 7.5kgf.cm |
200W制动电阻
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值范围 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | C±1.0 | D±1.0 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 200 | 165 | 147 | 30 | 60 | 5.6 | 45° | 119 | |
安装方式 | 螺丝规格 | 螺丝 长度(max) | 安装 扭矩(max) |
螺丝固定 | M5 | 8mm | 7.5kgf.cm |
300W制动电阻（QC-S2E特殊应用）
型号 | 25℃-40℃额定功率(W) | 外形尺寸(mm) | 阻值范围 | ||||||
电阻体 | |||||||||
A±1.0 | B±1.0 | c±0.5 | D±0.5 | E±0.5 | F | G±1.0 | 0.1～20K | ||
RXLG | 300 | 215 | 203 | 30 | 60 | 5.5 | 45° | 175 | |
安装 方式 | 螺丝 规格 | 螺丝 长度(max) | 安装 扭矩(max) |
螺丝 固定 | M5 | 8mm | 7.5kgf.cm |
